在自动化设备、3D打印机、数控机床和 robotics 等领域，步进电机作为开环控制的核心执行元件，其性能直接决定了系统的定位精度与运行平稳性。其中，57HY系列圆形混合式步进电机（通常对应国际标准NEMA 23法兰尺寸）凭借1.8°的步距角、优良的转矩输出和结构紧凑性，成为工业与民用运动控制中应用最广泛的电机类型之一。
一、什么是57HY圆形混合式步进电机？

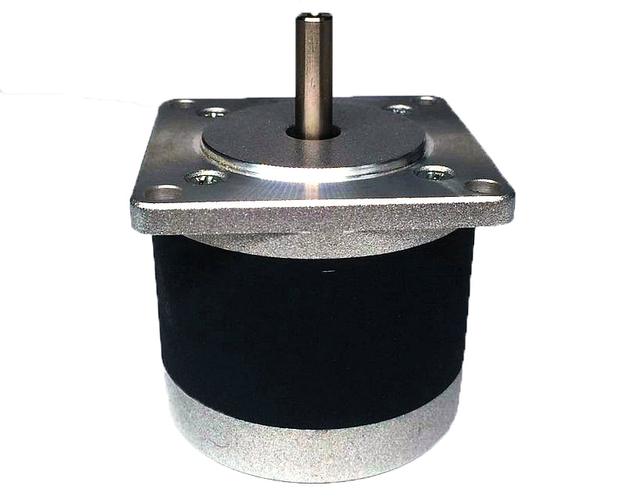

57HY是电机机座号的表示方法，数字“57”代表电机法兰安装尺寸约为57mm×57mm（NEMA 23），而“HY”则表示混合式（Hybrid）步进电机。混合式步进电机融合了永磁式和可变磁阻式电机的优点：转子采用轴向充磁的磁钢与齿状软铁结构，定子绕组通电后产生步进磁场，通过磁阻变化带动转子以固定角度步进旋转。
“圆形”体现在该系列电机的前端盖或整体外形的设计上，转子与定子的同心度更高，有助于降低运行中的径向跳动，适合与丝杠、同步带轮或联轴器直接连接。而1.8°步距角意味着电机每接收一个脉冲信号，转子转动1.8度，即整圈需要200个脉冲（360°÷1.8°=200步）。
二、1.8°步距角带来的性能优势
步距角是步进电机最核心的参数。57HY圆形混合式步进电机采用1.8°标准步距角，在实际应用中具有以下优势：
- 高分辨率：200步/圈的基础分辨率，配合细分驱动器可以轻松实现1600步/圈、3200步/圈甚至更高，满足细微定位要求。
- 稳定性好：每步1.8°是行业最成熟的规格之一，在中低速运行时共振区较窄，易于通过驱动器调整避开振荡。
- 定位准确：在非超载情况下，步距误差不会累积，单步误差通常在±5%以内，整圈累计误差通常不超过±0.09°。
- 通用性强：大多数步进驱动器（如DM542、TB6600等）均直接支持1.8°两相混合式电机，系统搭建简单、成本可控。
三、结构与电磁设计解析
57HY圆形混合式步进电机通常为两相（亦有三相、五相选项，但两相最常见）。其主要结构包括：

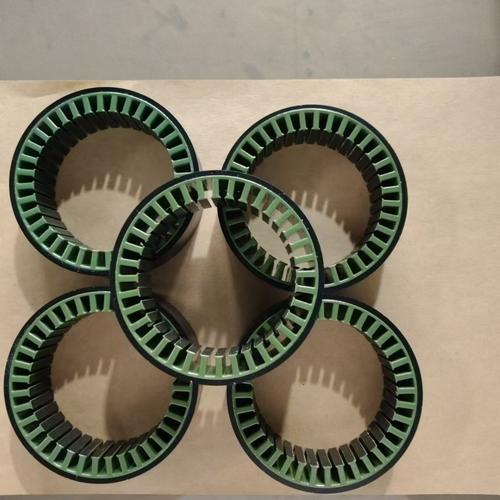

- 定子：由硅钢片叠压而成，嵌入两相或多相绕组。绕组按一定规律通电后，在定子内圆形成多个磁极North/South交替分布。
- 转子：分为两段，中间放置轴向磁化的永磁体。每段转子铁芯都有50个齿（对于1.8°两相电机），两段相差半个齿距，实现“混合”磁路效应，增强转矩并提升步距精度。
- 端盖与轴承：圆形端盖多采用铝合金或锌合金压铸，前后含精密滚珠轴承，保证转子高同心度与长寿命。
- 出线方式：通常为四线、六线或八线。四线为双极串联或并联固定接入；六线/八线可通过不同接法改变电感与转矩特性，适应高速或低速应用。
四、典型技术参数
以常见的57HY系列（如57HS或57BYGH代表型号）为例，大致参数范围如下：
- 步距角：1.8° ±5%
- 相数：2相
- 额定电压：2.4V-4.8V（视型号，实际由驱动器调制）
- 额定电流：1.5A-4.2A（常见2.0A、3.0A规格）
- 保持转矩：0.6 N·m ~ 3.0 N·m，最常用在0.9-1.8 N·m区间
- 定位转矩：约为保持转矩的3%-8%
- 转子惯量：约120-480 g·cm²
- 绝缘等级：B级或F级
- 轴径与轴长：通常8mm或6.35mm，轴长可选20-30mm，带铣扁或键槽
- 防护等级：IP40（防尘、无防水）
以一款典型57HY混合式电机为例：型号57HS4110，步距角1.8°，相电流2.8A，保持转矩1.5N·m，转子惯量300g·cm²，轴径8mm，适配驱动器DM542。该电机可轻松驱动中型3D打印机、激光雕刻机或小型CNC的X/Y/Z轴。
五、应用场景
57HY圆形混合式步进电机凭借性价与性能平衡，广泛应用于：
- 3D打印机：挤出机、X/Y/Z轴联动。
- CNC雕刻机：小型铣床、激光雕刻。
- 自动化设备：分度盘、传送带定位、气动机械手。
- 包装与贴标机：固定步长进给、色标追踪。
- 实验室仪器：注射泵、移液工作站。
六、选型与使用要点
选择57HY电机时需注意：
- 根据负载转矩选择保持转矩。安全系数建议取1.5-2倍，低速直驱时可以考虑不对转速过分追求。
- 保持转矩 ≠ 动态转矩。随着转速上升，转矩会下降。若需要高速（如>1000 RPM），应选择低级数、低电感（串联需改为并联）、高电压方案。
- 驱动器细分影响精度和平稳性。通常设定8-16细分就足以消除大部分振动，进一步提高到32-64细分或以上需要更好驱动器。
- 安装时的同轴度控制在0.05mm内，否则会产生噪声和额外磨损。驱动电源电压一般可为24-48V DC。
七、
57HY圆形混合式步进电机是传统平台型电机的典型代表，1.8°的两相混合规格把力矩和精度组合在理想的点上。无论在设计新设备，还是维修更换中，理解1.8°步距角与其转子结构带来的相数、电感与动态转矩协调机理，均是发挥电机最佳特性的关键。在这一机座尺寸成为行业标准的背后，它将继续支撑着各类智能制造装备的精准、高速、低成本运行。
